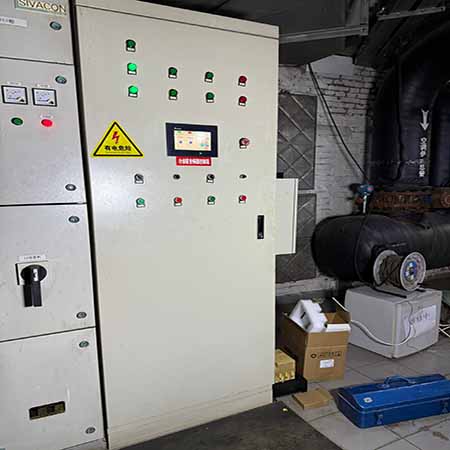

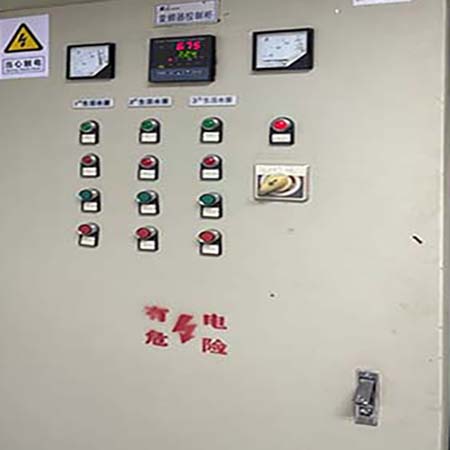

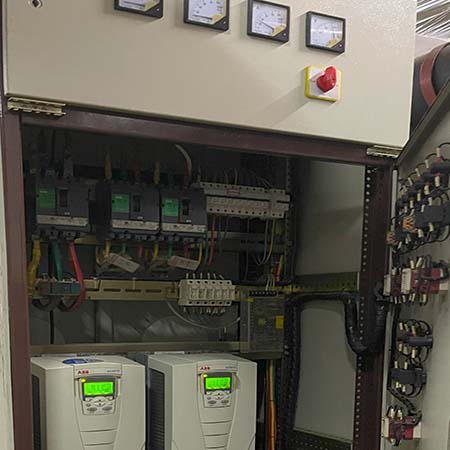

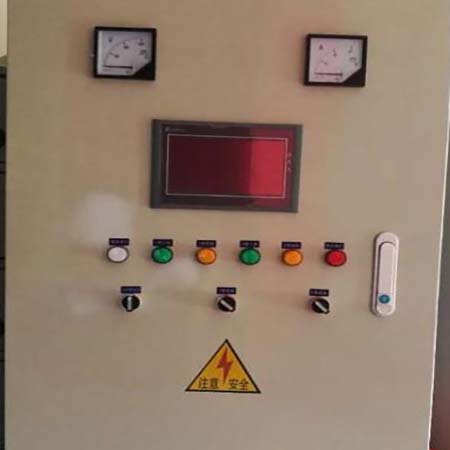

产品名称：供水控制柜

恒压供水控制柜和供水控制柜都是变频自动恒压运行,主要用于居民生活小区，高层建筑、宾馆、饭店生活供水及消防用水，供热供水和空调系统的冷热水循环系统，各类型的水厂泵站，企业生产用水、循环用水、工业锅炉供水系统，污水处理系统，老式供水(气压水塔高水位水箱供水)改造，农业排灌，喷灌及音乐喷泉等.

产品详情

　　一、变频恒压供水控制柜简介：

　　变频恒压供水控制柜是我公司研发的智能型节能自动供水产品。其核心是交流变频技术和微机控制技术。采用闭环控制系统。能自动调节水泵的转速和运行台数，使供水管网的压力保持设定的压力和所需流量，从而达到提高供水品质和高效节能的目的。本控制柜可取代高水位水箱、水塔等设施及阀门调节等措施，提高供水自动化程度及居民饮用水质量，防止二次污染，是一种理想的现代化供水产品。

　　二、适用范围：

　　居民生活小区，高层建筑、宾馆、饭店生活供水及消防用水，供热供水和空调系统的冷热水循环系统，各类型的水厂泵站，企业生产用水、循环用水、工业锅炉供水系统，污水处理系统，老式供水(气压水塔高水位水箱供水)改造，农业排灌，喷灌及音乐喷泉等

　　三、主要产品特点：

　　1. 技术先进：采用微机控制使控制柜根据压力实现智能化恒压变量供量供水。一台至七台主泵可选随您可用选择。

　　2. 高效节能：系统能按需设定压力，系统根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳状态。

　　3. 供水压力稳定：系统实现闭环控制，能自动调节设定压力和系统压力的差值，使压力保持恒定。

　　4. 操作稳定：系统由变频器或变频器智能控制器自动控制，操作极为简单。

　　5. 延长电机水泵寿命：各泵皆为变频起动，消除了起动时的冲击电流，大大延长了使用寿命，各泵循环起动，使备用水泵不会因长久不用而生锈或使用频繁而磨损。

　　6. 完善的保护功能：全自动智能变频恒压供水控制柜，是一种具备多种保护和控制功能的供水设备，包括缺水、过流、过压、欠压、过载、过热、定时运转切换、交替运行、防止水泵空转、越过故障泵运行、定时巡检、缺水停机，不用水休眠等智能控制功能和各种故障检测报警。

　　7. 小流量睡眠功能：使系统运行在夜间或其它小流量情况下，自动降低水泵运转或停机，从而避免因开大功率水泵而造成的浪费。

　　8. 操作功能：变频器和控制器的编程与设定方便简单容易掌握。

　　9. 手动自动切换功能：备有手动自动开关控制，可以保证设备的安全连续运行。

四、可定制的功能参数：

功能码			参数值
代码号		功能概述	取值范围	设定数据内容	出厂设置
休眠设定	19	休眠功能选择	0，1，2，3	0：无效 1：休眠模式 1 2：休眠模式 2 3：休眠模式 3	3
	20	休眠判断频率	0-50.0Hz		25.0
	21	休眠判断延时	0-999（秒）		30
	22	休眠前增量	0-2.00		0.000
	23	唤醒压力值	0-目标压力		0.200
	24	唤醒延时	0-999（秒）		2
	25	工频启动压力	0-报警压力	定量泵启动压力	0.250
	26	工频停止压力	0-报警压力	定量泵停止压力	0.350
	27	小泵下限频率	0-50.0Hz		25.0
时间设定	28	日期设定	1-12；1-31		*
	29	时钟设定	00-23；00-59		*
	30	定时换泵间隔	0.0-999.9 小时	0.0 — 定时换泵无效＞0.0—定时换泵有效	0.0
	31	换泵倒计时			只读
	32	首先启动泵号	0 – 7		1
	33	定时控制时段选择	0，2-6	0 — 关闭2-6 — 开启	0
	34	T1 时间	00-23；00-59	时间为 24 小时制，从第一时段开始的时间应从小到大依次排列（定时控制开启时显示）	0.00
	35	T1 时间压力	0-报警压力		0.300
	36	T2 时间	00-23；00-59		0.00
	37	T2 时间压力	0-报警压力		0.300
	38	T3 时间	00-23；00-59		0.00
	39	T3 时间压力	0-报警压力		0.300
	40	T4 时间	00-23；00-59		0.00
	41	T4 时间压力	0-报警压力		0.300
	42	T5 时间	00-23；00-59		0.00
	43	T5 时间压力	0-报警压力		0.300
	44	T6 时间	00-23；00-59		0.00
	45	T6 时间压力	0-报警压力		0.300
减泵频率设定	46	减至 1 台泵频率	0-50.0Hz	仅适用全变频模式（参数 78 为 0）	35.0
	47	减至 2 台泵频率			38.0
	48	减至 3 台泵频率			42.0
	49	减至 4 台泵频率			46.0

功能码

参数值

代码号

功能概述

取值范围

设定数据内容

出厂设置

故障处理

故障处理选择

0，1，2，3

0 - 全部停机 1，故障解除后启动下一台变频泵

1 - 工频模式 1，变频器故障后启动下一台工频泵

2 - 全部停机 2，故障解除后变频启动首先启动泵

3 - 工频模式 2，变频器故障后工频启动首先启动泵

变频复位间隔

0-999（秒）

300

消防功能

定时巡检间隔

0.0-999.9（小时）

0.0 — 定时巡检功能无效

＞0.0 —定时巡检功能有效

0.0

巡检倒计时

0.0-999.9（小时）

只读

单泵巡检时间

0-9999（秒）

巡检报警选择

0-999（秒）

0.0 —不报警

＞0.0 —报警

0.0

巡检模式选择

0 — 无压巡检

1 — 稳压巡检

2 — 自动无压巡检

＋端子控制工频巡检3 — 自动稳压巡检

＋端子控制工频巡检

消防信号方式

0 — 电平方式

1 — 触发方式 2 — 电平方式＋

低压进入消防状态3 — 触发方式＋

低压进入消防状态

系统功能

数据初始化

0，1

1：初始化参数

功能码			参数值
代码号		功能概述	取值范围	设定数据内容	出厂设置
系统功能	61	工作模式选择	0，1，2，3	0：供水模式 1 至 6 台变(定)量泵＋1 台小泵+电磁阀 1：消防模式 1 2：消防模式 2 3：消防模式 3 DB7310 型无消防功能	0
	62	1#泵属性	0，1，2，3，4	0 — 未使用 1 — 变量泵 2 — 定量泵 3 — 备用变量泵 4 — 备用定量泵	1
	63	2#泵属性	0，1，2，3，4		1
	64	3#泵属性	0，1，2，3，4		1
	65	4#泵属性	0，1，2，3，4		1
	66	5#泵属性	0，1，2，3，4		1
	67	6#泵属性	0，1，2，3，4		1
	68	小泵属性	0，1，2		0
	69	电磁阀属性	0，1，2，3 详见功能参数 53 说明	0 — 未使用 1 — 使用（按 PI1 输入量控制） 2 — 使用（按 PI2 输入量控制） 3 — 箱式无负压模式	0
高级功能	71	PID 正/反控制	0，1	0 — 反作用（供水） 1 — 正作用（水位保持）	0
	72	比例增益	0.1-300.0		20．0
	73	积分时间	0-2000		5
	74	数字滤波系数	0-100		30
	75	超压持续时间	0-999（秒）	0.0 —无效＞0.0 —有效	2
	76	失控压力时间	0-999（秒）	0.0 —无效＞0.0 —有效	0

功能码			参数值
代码号		功能概述	取值范围	设定数据内容	出厂设置
高级功能	78	变频方式选择	0，1	0：全变频，1：一拖多	1
	79	本机通讯地址	1-247		1
	80	波特率	0 - 2	0 — 4.8K 1 — 9.6K 2 — 19.2K	1
	81	运行泵数量	1 - 6		6
	82	PID 控制偏差量	0.0%-20.0%		0.3
传感器2	96	传感器 2 类型	0，1	0:0-5V 电压输入 1:4-20mA 电流输入	0
	97	传感器 2 量程	0-9.999		1.000
	99	传感器 2 调零	0-9.999		0.000
	F0	满度修正 2	50.0-200.0%		100.0
无负压功能	F1	市网限定压力	0-9.999	0.0 — 限定压力无效＞0.0—限定压力有效当市政管网压力低于此设定值时系统按第 2 设定压力运行	0.000
	F2	停机压力	0-9.999	市政管网压力低于此设定值时系统停止运行	0.000
	F3	解除限定压力	0-9.999	当市政管网压力高于解除限定压力超过解除限定延时时间时，系统解除限压运行，恢复正常工作。	0.220
	F4	解除限定延时	0－999S	当市政管网压力高于解除限定压力超过解除限定延时时间时，系统解除限压运行，恢复正常工作。	2
